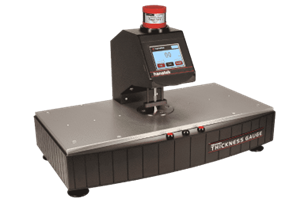

Hanatek Precision Thickness Gauge (LAB)

Hanatek

Precision Thickness Gauge

 (LAB)

Doğru ve tekrarlanabilir kalınlık ölçümleri, hammadde kullanımına bağlı maliyetleri kontrol altında tutarken ürün kalitesini artırabilir.

• Hassas kalınlık ölçüm cihazı.
• 0,4 µm’den daha iyi tekrarlanabilirlik.
• Fabrikada uluslararası standartlara göre yapılandırılmıştır.
• Kullanıcı tarafından programlanabilir okuma sayısı, bekleme süresi ve indirme hızı.

Kalınlık neden ölçülür?

Doğru ve tekrarlanabilir kalınlık ölçümleri, hammadde kullanımıyla ilişkili maliyetleri kontrol altında tutarken ürün kalitesini artırabilir.

Bir malzemenin kalınlığı, aşağıdakiler de dahil olmak üzere birçok diğer parametrenin değerini doğrudan etkileyebilir:

Film kalınlığı neden önemlidir?

Plastik filmler genellikle tüketicilere veya endüstriye satılan ürünleri kaplamak, korumak ve muhafaza etmek için kullanılır. Film, ürünün dışarı sızmasını ve dış kirleticilerin içeri girmesini önlemek için çift yönlü bir bariyer görevi görür.

Kalınlık nasıl ölçülür?

Fiziksel test parametreleri, uluslararası standartlara veya müşteri gereksinimlerine göre fabrikada yapılandırılabilir. Kalınlık ölçümünün doğruluğu, birkaç temel işletme faktörü tarafından belirlenir.

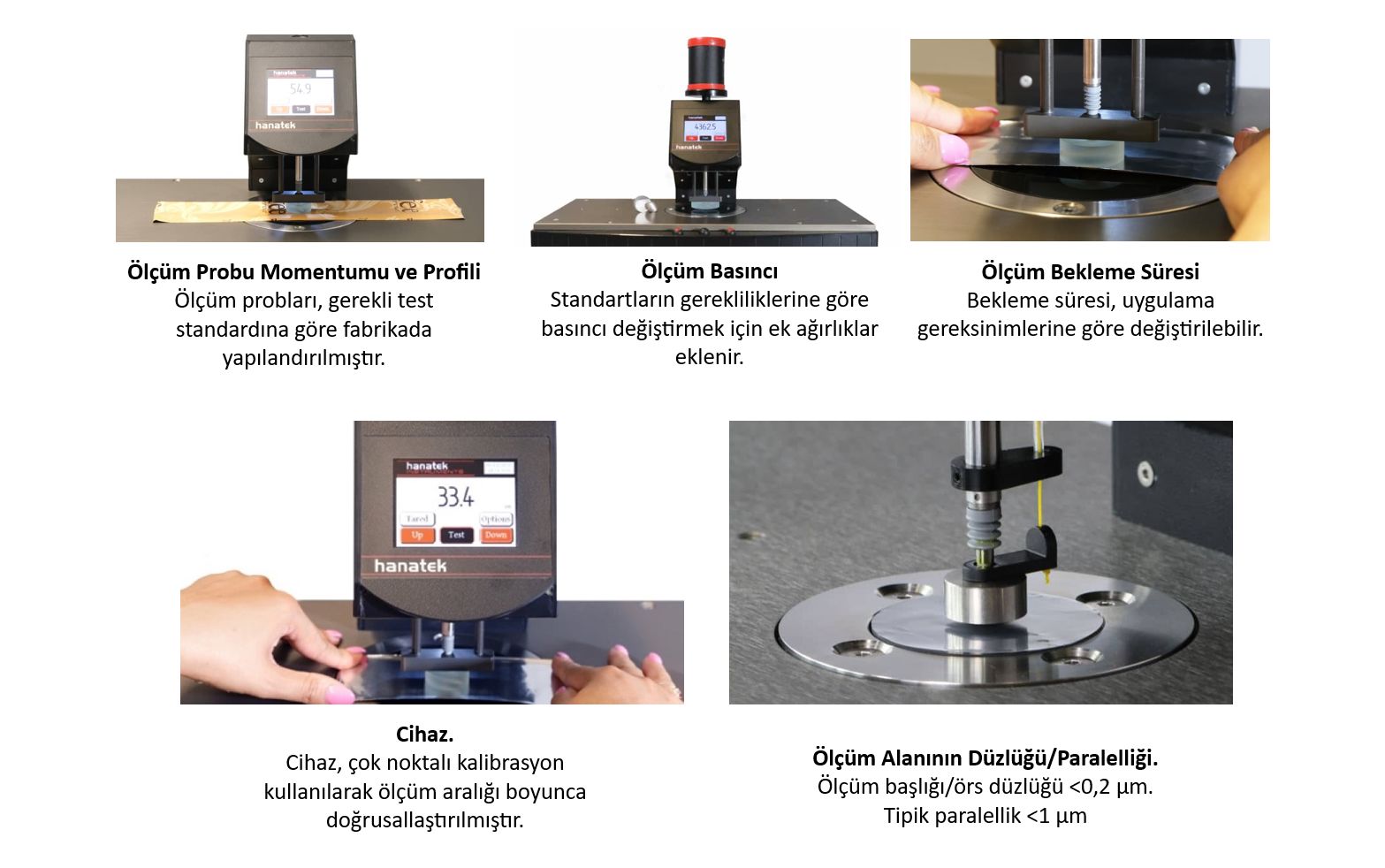

Kalınlık ölçümünün doğruluğunu etkileyen parametreler.

Kalınlık ölçüm tekniklerinin karşılaştırılması.

Kalınlık ölçümünün doğruluğu, çeşitli temel işletme faktörlerine bağlıdır.

Uygulamalar

Hanatek Hassas Kalınlık Ölçer (FT3), film, kağıt, karton, folyo, mendil ve tekstil dahil olmak üzere çeşitli malzemelerin kalınlığını hızlı ve doğru bir şekilde ölçmek için özel olarak tasarlanmıştır.

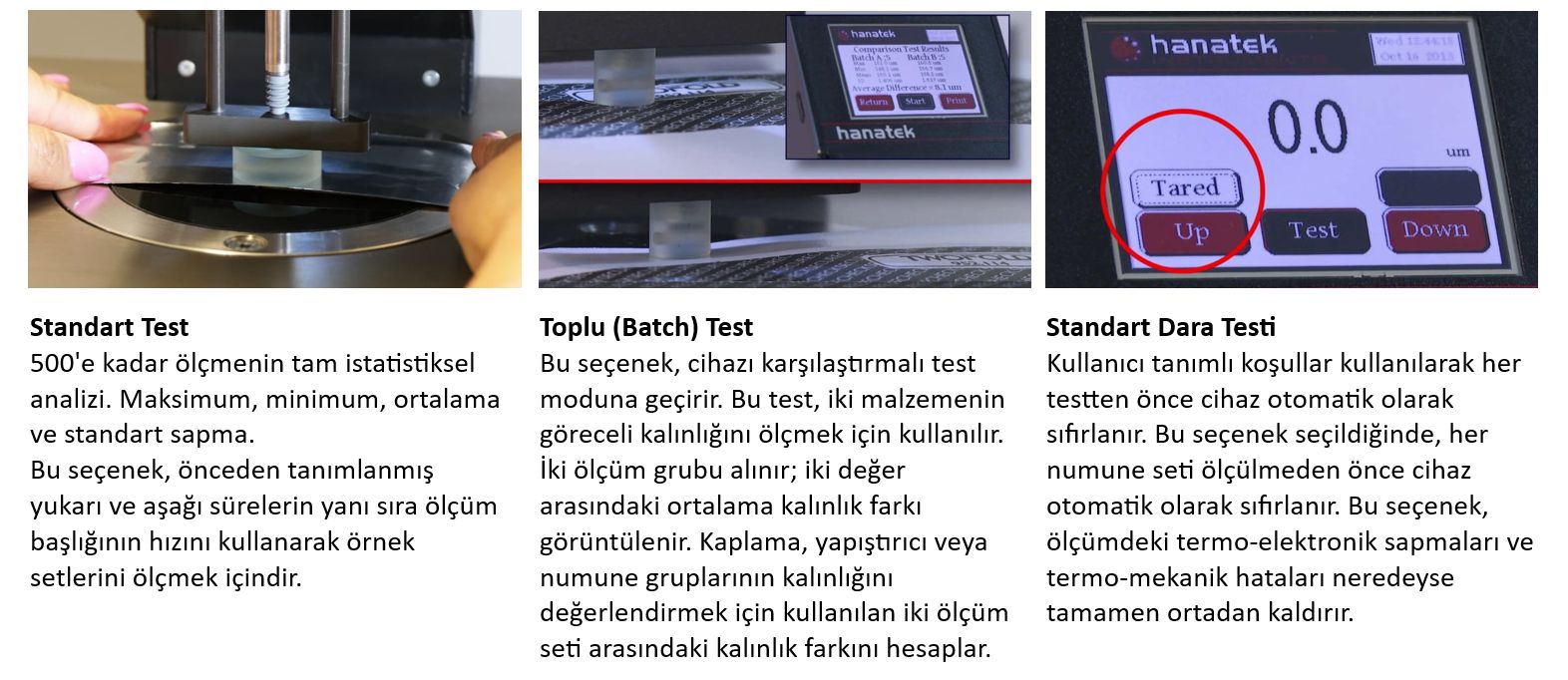

Test Tipleri

Hanatek FT3 kullanmanın avantajları:

• 0,4 μm’den daha iyi tekrarlanabilirlik.
• FT3-U versiyonunda 0,01 μm çözünürlük.
• Mikron, milimetre veya binde bir cinsinden ölçüm.
• Kullanıcı tarafından programlanabilir okuma sayısı, bekleme süresi ve aşağı doğru hız.
• ISO ve ASTM standartlarına göre yapılandırılmış sabit temas basıncı.

Tanımlanmış Parametreler.

Çalışma Süresi: Bu parametre, kullanıcının ölçümler arasında numuneleri manipüle etmesine olanak tanır (1-10 s).

Ölçüm Hızı: Ölçüm başlığının hızı, özellikle deforme olabilen malzemeleri ölçerken önemlidir (1-5 mm/s).

Bekleme Süresi: Bekleme süresi, ölçüm başlığının sıkıştırılabilir malzemeler üzerinde ayarlanma süresini belirler (1-1 s).

Sonuçlar

Bu cihaz, kalite veya araştırma amaçlı kullanım için yapılandırılabilir. Tüm işlemler ve test yöntemleri, kapsamlı grafiksel ekran desteğine sahiptir.

Tüm Numuneleri Yazdır

Bu seçenek, bir testteki tüm ölçülen değerlerin Hanatek yazıcıya/RS232 portuna çıktı olarak verilmesini sağlar.

Kalite Kontrol Etiketleri, Üretilen Parti Boyunca Sonuçları Kayıt eder.

Güvenilir bir şekilde, üretilen parti boyunca istatistiksel sonuçlar içeren zaman ve tarih damgalı etiketler üretilebilir ve iş kartına veya saklanan örneklere iliştirilebilir.

Bu izlenebilir kontrol, müşteriye ürünün tüm partisinin spesifikasyonlara uygun olduğuna dair güven verir ve üreticilerin uygunluk sertifikaları düzenlemesine olanak tanır.

Mevcut konfigürasyonlar

Her uyumluluk standardı, belirli bir çapa sahip ölçüm başlığı aracılığıyla numuneye uygulanan kuvvetle hesaplanan farklı bir basınç belirtir.

FT3: Standart Cihaz

Sabit basınçlı, fabrikada seçtiğiniz tek bir test standardına veya spesifikasyonuna göre yapılandırılmıştır.

• 0,4 μm’den daha iyi tekrarlanabilirlik
• 0,1 μm çözünürlük
• Kullanıcı tarafından programlanabilir okuma sayısı, bekleme süresi ve aşağı inme hızı

Plastik film kalınlığı ASTM 6988; ISO4593/BS2782

FT3-V: Değişken Ölçüm Cihazı*

Test basıncı, cihaz platformuna harici ağırlıklar eklenerek değiştirilir. Fabrika ayarlı ölçüm başlığı boyutu. İkinci bir ölçüm standardına uyum sağlamak veya malzeme sıkıştırılabilirliğini değerlendirmek için bir adet harici ağırlık dahildir.

• Toplamda 4 kg’a kadar ölçüm basıncını artırmak için ek harici ağırlıklar uygulanabilir.
• Ağırlıkların manuel olarak eklenmesiyle kuvvet ayarlanabilir.

*Not: Standartların aynı boyutta ölçüm başlığı kullanabilmesi gerekir.

Kağıt ve Karton Kalınlığı ISO 534 ve TAPPI T411

FT3V-LAB: Laboratuvar Cihazı*

Test basıncı, cihaz platformuna ek ağırlıklar eklenerek veya ölçüm başlığının boyutu değiştirilerek ayarlanır.

• Birden fazla standarda veya müşteri spesifikasyonuna uyum sağlamak için iki harici ağırlık ve bir ek ölçüm başlığı dahildir.
• Birden fazla standarda uyum sağlayın

*Not: Bu ürün, ölçüm başlığı değişiklikleri arasında tam yeniden kalibrasyon gerektiğinden, test ve kalibrasyon laboratuvarlarında kullanım için uygundur.

Çeşitli standartlar ve uygulamalar.

FT3-U: Ultra Yüksek Hassasiyetli Cihaz

Tek bir test standardı veya spesifikasyonuna uygun olarak yapılandırılmış sabit basınç.

• Ultra yüksek hassasiyet gerektiren uygulamalar için 0,01 μm’lik gelişmiş çözünürlük
• 50 g ile 500 g arasında fabrika ayarlı ölçüm kütlesi mevcuttur
• Ölçüm Başlığı: 25,5 mm yarıçaplı kubbeli
• İsteğe bağlı olarak özel yarıçaplı kubbeli başlıklar mevcuttur

ISO 4593 uyumluluk standardı, sabit basınç.

Uyumlu standartlar

Özellikler
